在冶金行业的维修案例ACS580-04-585A-4

栏目:服务案例 发布时间:2017-05-24

ABB ACS580传动装置检修实例

行业应用:冶金

传动型号:ACS580-04-585A-4

1.故障现象:变频器在运行中,停机报故障3130(直流母线电压波动故障)

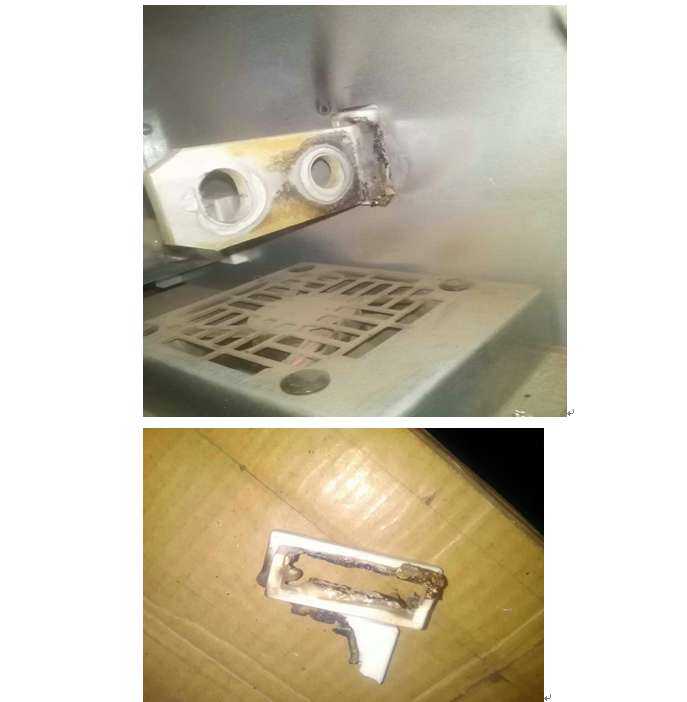

2.检修过程:到现场看到变频器已经断开电源,检查变频器的进线空开没有看到异常现象。到变频器进线端子的母排连接也没有松动现象。仔细观察发现变频器中相连接端子有烧黑痕迹,端子上的绝缘套也已经被融化。说明这里肯定经历过长期过热过程。

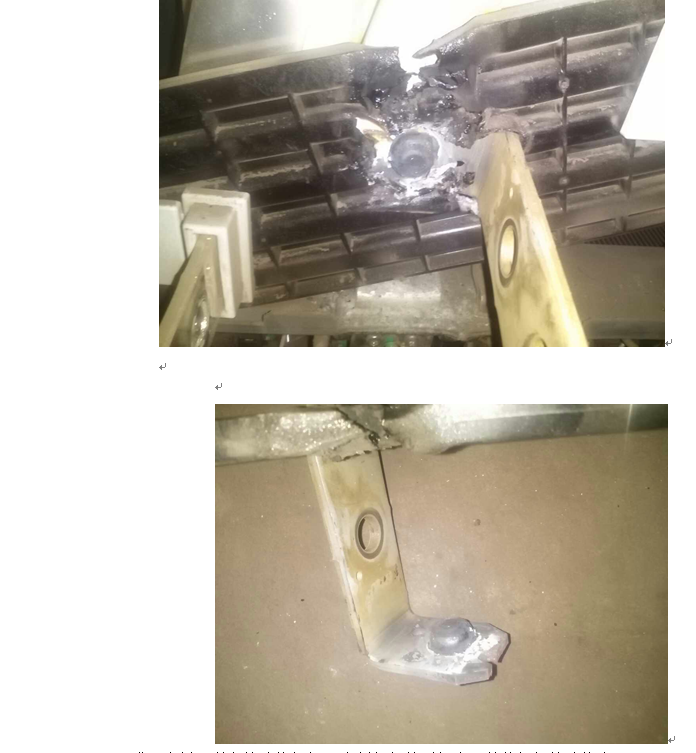

拆开机器之后看到进线电抗器的输入端连接的三相母线排中,中间一相的两段母线排中间的连接螺钉已经严重的由于拉弧现象而导致被焊住。螺钉周围的绝缘被烧化,有一个洞。

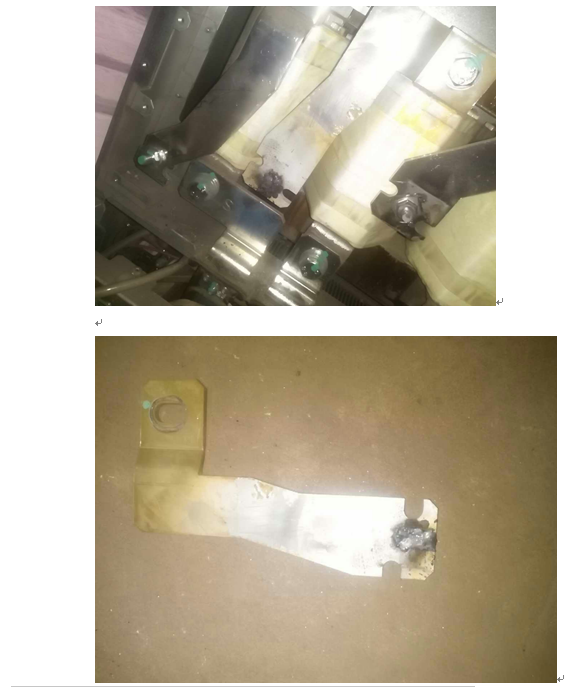

进一步拆开所有的连接螺钉,(在拆螺钉的时候发现其他螺钉的连接也有松动现象)取下黑色的绝缘板,母线排中的其中一段母线排就被一同取下。发现中间一相的母线排中连接电抗器的那段母线排上原来被固定住的一节螺杆已经被烧断,其他相的都完好。


更换有关的绝缘板以及断裂的连接母排后,3130故障不在出现。

报故障3130的成因分析:

由于进线电抗器的中间一相的进线母排连接终断,导致变频器进线缺相,在大负荷情况下就会导致直流母线电压降低并发生脉动现象,从而报出3130(缺相)故障。

导致母排连接终断的原因估计可能是由于中间相的2节母排的连接螺母松动,导致在大负荷情况下在松动处出现拉弧现象,最终烧断了母排的连接螺杆,电源中间相就不能被送入电抗器。最终变频器发出3130故障。
